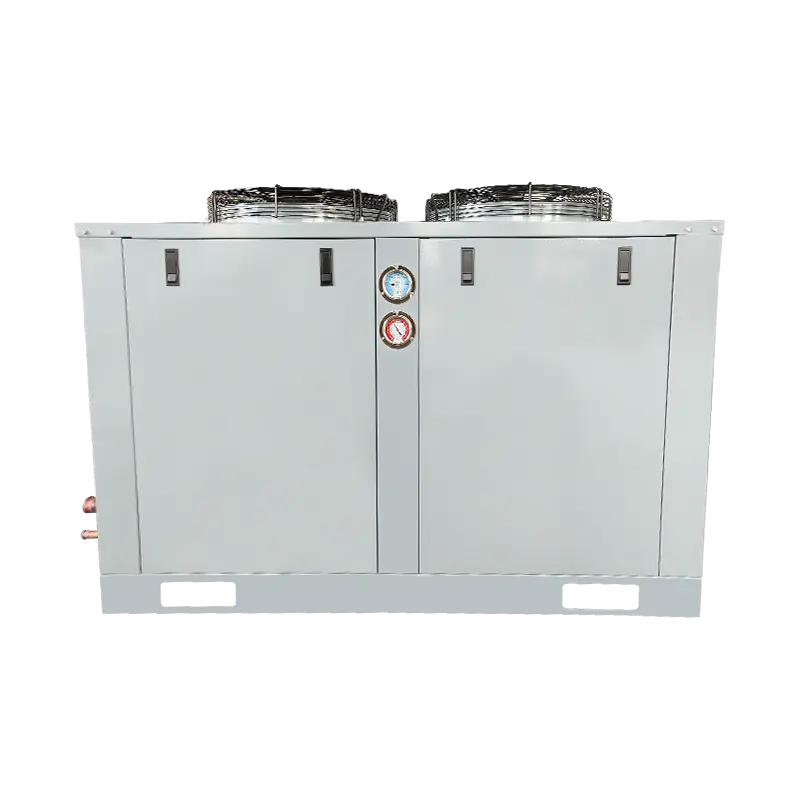

Bộ ngưng tụ cửa thoát khí hàng đầu (Sử dụng máy nén Copeland) 8-40HP

Thiết bị ngưng tụ cửa thoát khí hàng đầu (Sử dụng máy nén Copeland) 8-40HP, được cung cấp bởi máy nén cuộn Copeland đáng tin cậy, được thiết kế để mang lại hiệu suất làm mát vượt trội và tiết kiệm năng lượng trên nhiều ứng dụng. Với các tùy chọn mã lực từ 8HP đến 40HP, thiết bị này đặc biệt phù hợp với các dự án điện lạnh quy mô vừa và lớn như kho lạnh, cơ sở chế biến thực phẩm, siêu thị, trung tâm logistic. Thiết kế cửa thoát khí phía trên của nó đảm bảo luồng không khí mạnh theo chiều dọc, tản nhiệt tuyệt vời và lắp đặt linh hoạt hơn, ngay cả trong môi trường phức tạp. Với công nghệ cuộn tiên tiến của Copeland, thiết bị này mang lại khả năng vận hành ổn định, độ rung thấp hơn và giảm tiếng ồn, đồng thời cải thiện đáng kể hiệu quả sử dụng năng lượng và kéo dài tuổi thọ sử dụng. Nó hỗ trợ các phạm vi nhiệt độ linh hoạt: -20~10°C để làm mát và bảo quản tươi, -40~0°C để đông lạnh sâu và -40~-5°C cho các ứng dụng nhiệt độ cực thấp. Cấu trúc bền bỉ, bố cục nhỏ gọn và thiết kế dễ tiếp cận giúp cho việc lắp đặt và bảo trì trở nên đơn giản, đồng thời đảm bảo hiệu suất lâu dài đáng tin cậy trong các điều kiện khắt khe.

Mẫu đơn vị		AOSZFA-4HP	AOSZFA-5HP	AOSZFA-6HP	AOSZFA-8HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-13HP	AOSZFA-15HP	AOSZFA-17HP
Loại cửa thoát khí ngưng tụ		Cửa thoát khí bên					Cửa thoát khí hàng đầu
Nhiệt độ bay hơi/Chất làm lạnh		-40oC~0oC/R404A
Công suất (V-Ph-Hz)		200~230/3/60 /380~420/3/60
Máy nén	loại	Máy nén cuộn Emerson
	Công suất(P)	4	5	6	8	10	8	10	13	15	17
	người mẫu	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
Lưỡi ngưng tụ và thông số động cơ	Thương hiệu	Phương Đông					Hải Lê
	Số	1	2	2	2	2	2	2	2	2	2
	Công suất(W)	130	130	130	130	130	230	420W	420W	550W	550W
	Thông số quạt	500×148	500×148	500×148	500×148	500×148	450	500	500	550	550
	Thể tích không khí (m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	8600×2
Đặc điểm kỹ thuật của đồng ngưng tụ		内螺纹Chủ đề nội bộ
Diện tích ngưng tụ (m2)		40	50	60	80	100	80	100	120	150	150
Ống đồng ngưng tụ		φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25X21.65)
Thể tích hồ chứa (L)		5	8	8	10	10	10	10	12	15	15
Đặc điểm kỹ thuật cho van cầu và ống đồng hàn			12 19 Cổng kết nối ren		16 28 Cổng kết nối hàn		16 28 Cổng kết nối hàn		19 35 Cổng kết nối hàn
Dung tích kho lạnh khuyến nghị cho kho lạnh phạm vi nhiệt độ 0 ~ -18 C (m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	150~300
Công suất làm mát	Nhiệt độ bay hơi	Điều kiện kiểm tra: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ ở mức OK; Nhiệt độ ngưng tụ 40oC
	-40oC	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30oC	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20oC	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10oC	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5oC	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0oC	13100	16300	19550	/	/	/	/	/	/	/
Kích thước sản phẩm: dài × rộng × cao (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1444×894×1122
Kích thước sản phẩm: dài × rộng × cao (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
Kích thước đóng gói: dài×rộng×cao(mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×855
Tiếng ồn dB(A)		51	53	53	56	56	56	56	59	63	63
Trọng lượng tịnh (kg)		75	90	99	122	129	/	/	/	/	/
Tổng trọng lượng (kg)		82	97	106	130	137	/	/	/	/	/
Thiết bị tiết lưu		Van giãn nở nhiệt (người dùng cung cấp)
Khuyến nghị sử dụng mẫu van giãn nở nhiệt		TES26#	TGES6	TGES6	TGES9	TGE11	TGES9	TGE11	TGE13	TGE13	TGE13
người mẫu máy làm mát không khí được đề xuất		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với thiết bị ngưng tụ!

Mẫu đơn vị		AOSZFIA-4HP	AOSZFIA-5HP	AOSZFIA-6HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-12HP	AOSZFIA-15HP	AOSZFIA-18HP
Loại cửa thoát khí ngưng tụ		Cửa thoát khí bên					Cửa thoát khí hàng đầu
Nhiệt độ bay hơi/Chất làm lạnh		-40oC~-5℃/R404A
Công suất (V-Ph-Hz)		380~420/3/50
Máy nén	loại	Máy nén cuộn Emerson
	Công suất(P)	4	5	6	8	10	8	10	12	15	18
	người mẫu	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
Lưỡi ngưng tụ và thông số động cơ	Thương hiệu	Phương Đông					Hải Lê
	Số	1	2	2	2	2	2	2	2	2	2
	Công suất(W)	130	130	130	130	130	230	420W	420W	550W	780W
	Thông số quạt	500×148	500×148	500×148	500X×148	500×148	450	500	500	550	600
	Thể tích không khí (m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
Đặc điểm kỹ thuật của đồng ngưng tụ		Chủ đề nội bộ
Diện tích ngưng tụ (m2)		40	50	60	80	100	80	100	120	150	200
Ống đồng ngưng tụ		φ9(25X×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Thể tích hồ chứa (L)		5	8	8	10	10	10	10	12	15	20
Đặc điểm kỹ thuật cho van cầu và ống đồng hàn			12 19 Cổng kết nối ren		16 28 Cổng kết nối hàn		16 28 Cổng kết nối hàn		19 35 Cổng kết nối hàn		19 42 Cổng kết nối hàn
Dung tích kho lạnh khuyến nghị cho kho lạnh temperature phạm vi 0 ~ -18 C (m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
Công suất làm mát	Nhiệt độ bay hơi	Điều kiện kiểm tra: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ ở mức OK; Nhiệt độ ngưng tụ 40oC
	-40oC	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30oC	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20oC	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10oC	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5oC	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0oC	13950	16500	19950	/	/	/	/	/	/	/
Kích thước sản phẩm: dài × rộng × cao (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Kích thước sản phẩm: dài × rộng × cao (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Kích thước đóng gói: dài×rộng×cao(mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
Tiếng ồn dB(A)		51	53	53	56	56	56	56	59	63	65
Trọng lượng tịnh (kg)		75	90	99	122	129	/	/	/	/	/
Tổng trọng lượng (kg)		82	97	106	130	137	/	/	/	/	/
Thiết bị tiết lưu		Van giãn nở nhiệt (người dùng cung cấp)
Khuyến nghị sử dụng mẫu van giãn nở nhiệt		TES26#	TGES6	TGES6	TGES9	TGE11	TGES9	TGE11	TGE13	TGE13	TGE13
người mẫu máy làm mát không khí được đề xuất		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Lưu ý: Để đảm bảo hiệu quả lắp đặt chính xác, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với bộ ngưng tụ!
