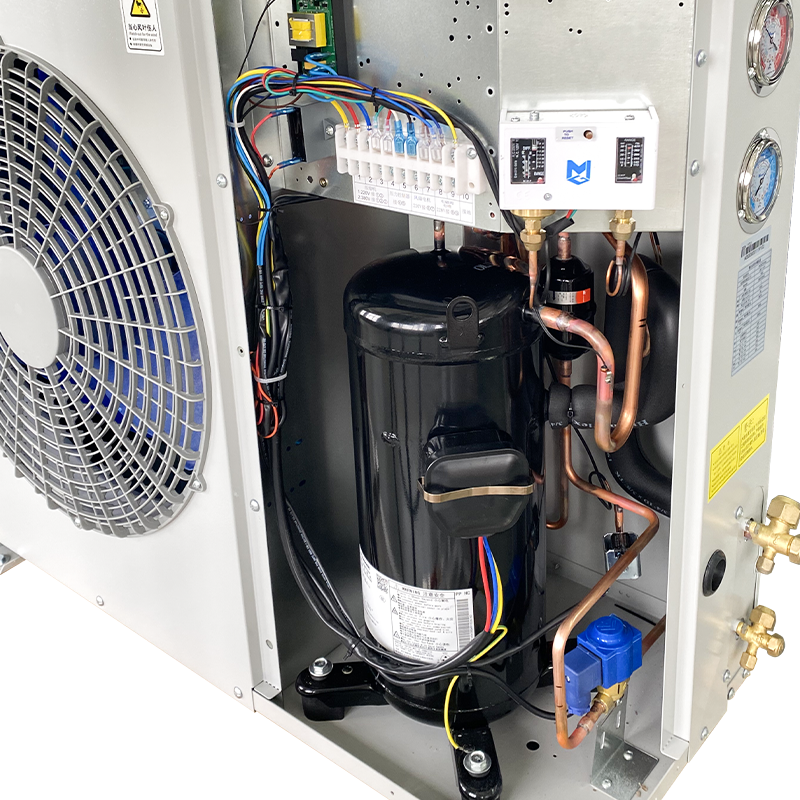

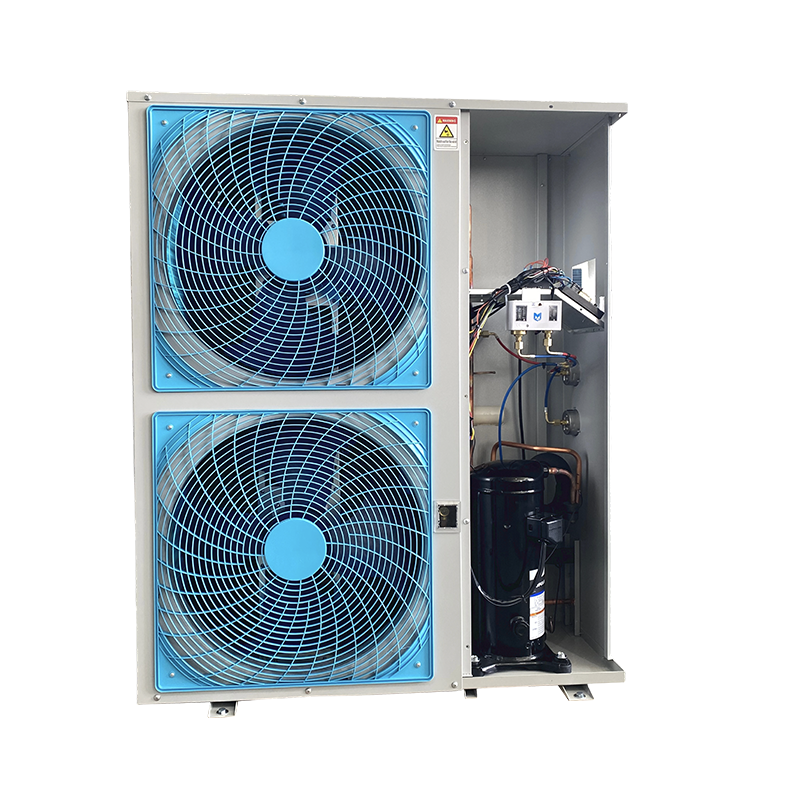

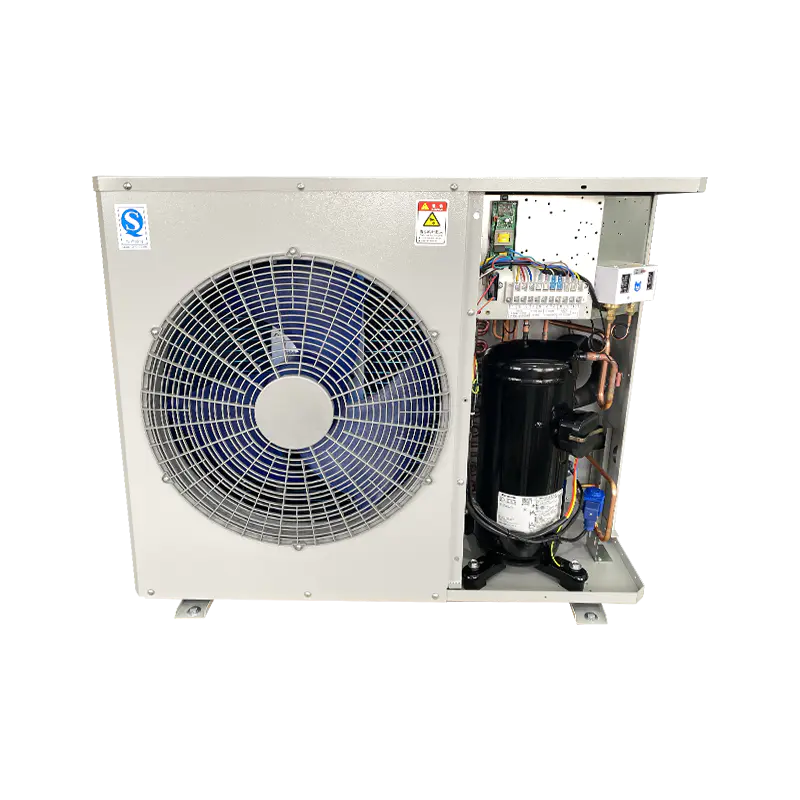

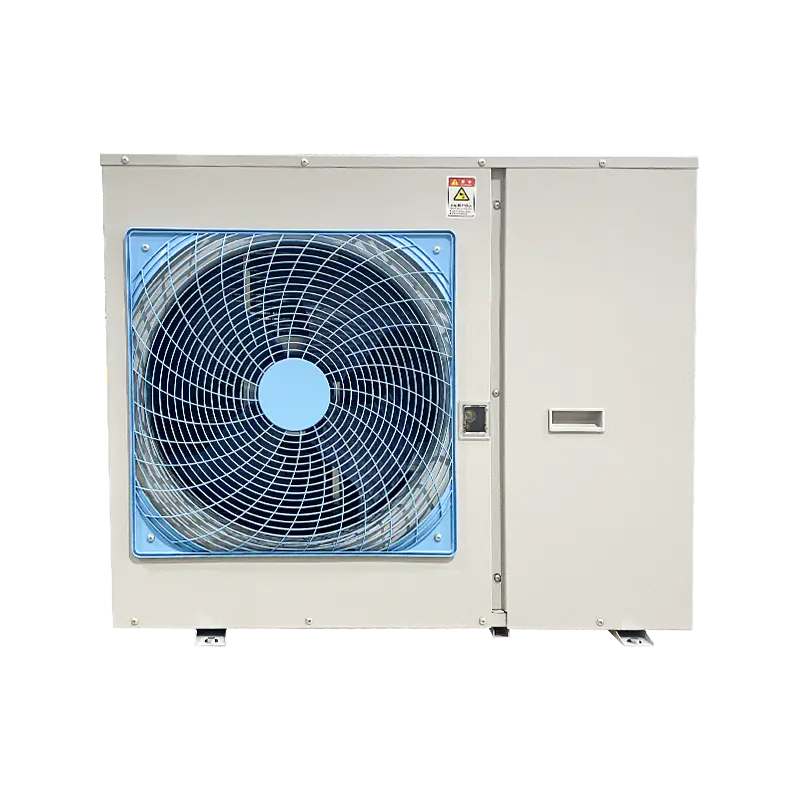

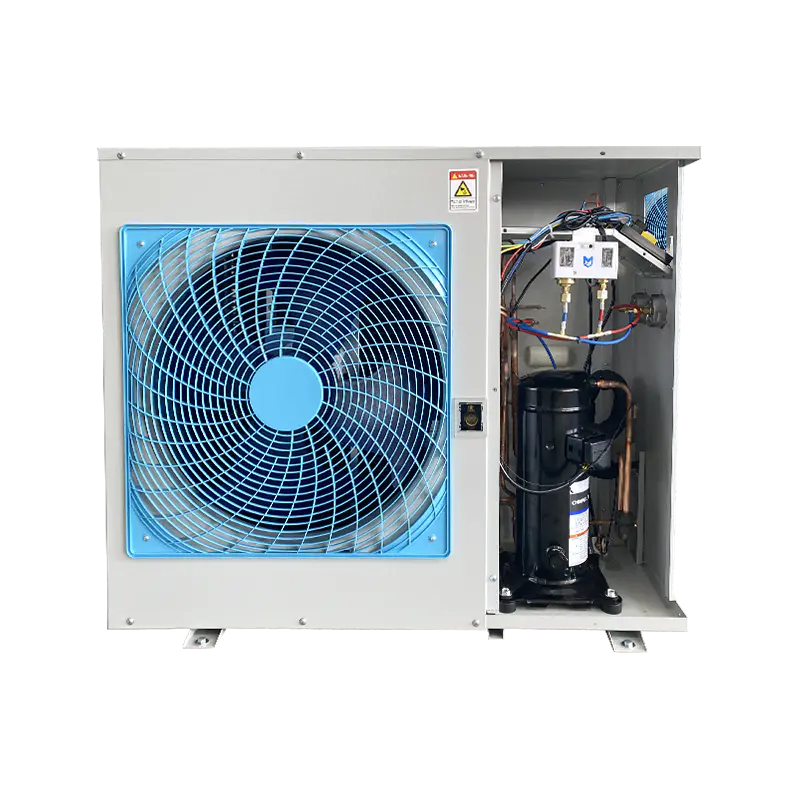

Bộ ngưng tụ cửa gió bên (Sử dụng máy nén Copeland) 2-20HP để bán
| Mẫu đơn vị | AOSZGA-2HP | AOSZGA-3HP | AOSZGA-4HP | AOSZGA-5HP AOSZGA-6HP | AOSZGA-8HP | AOSZGA-10HP | AOSZGA-8HP | AOSZGA-10HP | AOSZGA-13HP | AOSZGA-15HP | AOSZGA-20HP | ||
| Loại cửa thoát khí ngưng tụ | Cửa thoát khí bên | Cửa thoát khí hàng đầu | |||||||||||
| Nhiệt độ bay hơi/Chất làm lạnh | -20oC~10oC/R404A | ||||||||||||
| Công suất (V-Ph-Hz) | 380~420/3/50 | ||||||||||||
| Máy nén | loại | Máy nén cuộn Emerson | |||||||||||
| Công suất(P) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 20 | |
| người mẫu | ZB15KQE-TFD | ZB21KQE-TFD | ZB29KQE-TFD | ZB38KQE-TFD | ZB45KQE-TFD | ZB58KQE-TFD | ZB76KQE-TFD | ZB58KQE-TFD | ZB76KQE-TFD | ZB95KQE-TFD | ZB114KQE-TFD | ZB130KQE-TFD | |
| Lưỡi ngưng tụ và thông số động cơ | Thương hiệu | Phương Đông | Hải Lê | ||||||||||
| Số | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Công suất(W) | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| Thông số quạt | 480X153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| Thể tích không khí (m³/h) | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| Đặc điểm kỹ thuật của đồng ngưng tụ | Chủ đề nội bộ | ||||||||||||
| Diện tích ngưng tụ (m2) | 11 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| Ống đồng ngưng tụ | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Thể tích hồ chứa (L) | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| Đặc điểm kỹ thuật cho van cầu và ống đồng hàn | 6 12 Kết nối ren | 10 16 Kết nối ren port | 12 19 Kết nối ren port | 16 28 Cổng kết nối hàn | 16 28 Cổng kết nối hàn | 19 35 Cổng kết nối hàn | 19 42 Kết nối hàn | ||||||
| Dung tích kho lạnh khuyến nghị cho kho lạnh phạm vi nhiệt độ 0 ~ -18 C (m³) | 10~15 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| Công suất làm mát | Nhiệt độ bay hơi | Điều kiện kiểm tra: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ ở mức OK; Nhiệt độ ngưng tụ 40oC | |||||||||||
| -20oC | 2470 | 3810 | 5170 | 6520 | 7630 | 9710 | 13300 | 9710 | 13300 | 16050 | 18850 | 21100 | |
| -15oC | 3080 | 4660 | 6320 | 7970 | 9340 | 12200 | 16400 | 12200 | 16400 | 20200 | 23700 | 26000 | |
| -10oC | 3780 | 5650 | 7660 | 9660 | 11300 | 14900 | 19900 | 14900 | 19900 | 24600 | 29100 | 31500 | |
| -5oC | 4570 | 6780 | 9200 | 11600 | 13600 | 17950 | 23900 | 17950 | 23900 | 29400 | 35100 | 37800 | |
| 0oC | 5480 | 8090 | 10950 | 13850 | 16200 | 21400 | 28500 | 21400 | 28500 | 34900 | 42000 | 45000 | |
| 10oC | 7680 | 11250 | 15300 | 19300 | 22600 | 29800 | 39500 | 29800 | 39500 | 48500 | 58500 | 62600 | |
| Kích thước sản phẩm: dài×rộng×cao(mm) | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| Kích thước đóng gói: dài×rộng×cao(mm) | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120x450x1360 | 1120x450x1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1830X1200X1390 | |
| Chiều dài lắp đặt × chiều rộng (mm) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| Tiếng ồn dB(A) | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| Trọng lượng tịnh (kg) | 48 | 71 | 75 | 90 | 99 | 122 | 129 | / | | | / | / | / | |
| Tổng trọng lượng (kg) | 55 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Thiết bị tiết lưu | Van giãn nở nhiệt (người dùng cung cấp) | ||||||||||||
| Khuyến nghị sử dụng mẫu van giãn nở nhiệt | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGE11 | TGES9 | TGE11 | TGE13 | TGE13 | TGE13 | |
| người mẫu máy làm mát không khí được đề xuất | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với thiết bị ngưng tụ! | |||||||||||||
| Mẫu đơn vị | AOSZFA-2HP | AOSZFA-3HP | AOSZFA-4HP | AOSZFA-5HP | AOSZFA-6HP | AOSZFA-8HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-13HP | AOSZFA-15HP | AOSZFA-17HP | |
| Loại cửa thoát khí ngưng tụ | Cửa thoát khí bên | Cửa thoát khí hàng đầu | |||||||||||
| Nhiệt độ bay hơi/Chất làm lạnh | -40oC~0oC/R404A | ||||||||||||
| Công suất (V-Ph-Hz) | 380~420/3/50 | ||||||||||||
| Máy nén | loại | Máy nén cuộn Emerson | |||||||||||
| Công suất(P) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 17 | |
| người mẫu | ZF06KQE-TFD | ZF09KQE-TFD | ZF13KQE-TFD | ZF15KQE-TFD | ZF18KQE-TFD | ZF25KQE-TFD | ZF34KQE-TFD | ZF25KQE-TFD | ZF34KQE-TFD | ZF41KQE-TFD | ZF49KQE-TFD | ZF54KQE-TFD | |
| Lưỡi ngưng tụ và thông số động cơ | Thương hiệu | Phương Đông | Hải Lê | ||||||||||
| Số | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Công suất(W) | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 550W | |
| Thông số quạt | 480×153 | 500×148 | 500×148 | 500×148 | 500X148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 550 | |
| Khối lượng(m³/h) | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 8600×2 | |
| Đặc điểm kỹ thuật của đồng ngưng tụ | Chủ đề nội bộ | ||||||||||||
| Diện tích ngưng tụ (m2) | 11 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 150 | |
| Ống đồng ngưng tụ | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Thể tích hồ chứa (L) | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 15 | |
| Đặc điểm kỹ thuật cho van cầu và ống đồng hàn | 6 12 Có ren cổng kết nối | 10 16 Cổng kết nối ren | 12 19 Cổng kết nối ren | 16 28 Cổng kết nối hàn | 16 28 Cổng kết nối hàn | 19 35 Cổng kết nối hàn | |||||||
| Dung tích kho lạnh khuyến nghị cho kho lạnh phạm vi nhiệt độ 0 ~ -18 C (m³) | 10~15 | 20~50 | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 150~300 | |
| Công suất làm mát(W) | Nhiệt độ bay hơi | Điều kiện thử nghiệm: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ là 0K; Nhiệt độ ngưng tụ 40oC | |||||||||||
| -40oC | 1160 | 1560 | 2240 | 2730 | 3370 | 4190 | 5430 | 4190 | 5430 | 6880 | 8270 | 9070 | |
| -30oC | 1820 | 2470 | 3570 | 4390 | 5300 | 6580 | 8750 | 6580 | 8750 | 10900 | 13050 | 14300 | |
| -20oC | 2720 | 3690 | 5400 | 6630 | 7890 | 9980 | 13100 | 9980 | 13100 | 16100 | 19550 | 21400 | |
| -10oC | 3940 | 5360 | 7850 | 9670 | 11450 | 14200 | 19000 | 14200 | 19000 | 23200 | / | / | |
| -5oC | 4700 | 6390 | 9350 | 11550 | 13700 | 16600 | 22600 | 16600 | 22600 | 27700 | / | / | |
| 0oC | 5570 | 7580 | 11050 | 13700 | 16300 | / | / | / | / | / | / | / | |
| Kích thước sản phẩm: dài×rộng×cao(mm) | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×102 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1444×894×1122 | |
| Kích thước đóng gói: dài×rộng×cao(mm) | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120×450x1360 | 1120x450x1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1645X1015X1290 | |
| Chiều dài lắp đặt × chiều rộng (mm) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x855 | |
| Tiếng ồn dB(A) | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 63 | |
| Trọng lượng tịnh (kg) | 48 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Tổng trọng lượng (kg) | 55 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| Thiết bị tiết lưu | Van giãn nở nhiệt (người dùng cung cấp) | ||||||||||||
| Khuyến nghị sử dụng mẫu van giãn nở nhiệt | TES24# | TES26# | TES26# | TGES6 | TGES6 | TGES9 | TGE11 | TGES9 | TGE11 | TGE13 | TGE13 | TGE13 | |
| người mẫu máy làm mát không khí được đề xuất | HS401AJ01.8 | HS401AJ02.5 | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với thiết bị ngưng tụ! | |||||||||||||
| Mẫu đơn vị | AOSZFIA-4HP | AOSZFIA-5HP | AOSZFIA-6HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-8HP | AOSZFIA-10HP | AOSZFIA-12HP | AOSZFIA-15HP | AOSZFIA-18HP | |
| Loại cửa thoát khí ngưng tụ | Cửa thoát khí bên | Cửa thoát khí hàng đầu | |||||||||
| Nhiệt độ bay hơi/Chất làm lạnh | -40oC~-5℃/R404A | ||||||||||
| Công suất (V-Ph-Hz) | 380~420/3/50 | ||||||||||
| Máy nén | loại | Máy nén cuộn Emerson | |||||||||
| Công suất(P) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 18 | |
| người mẫu | ZFI20KQE-TFD | ZFI23KQE-TFD | ZFI26KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI50KQE-TFD | ZFI59KQE-TFD | ZFI68KQE-TFD | |
| Lưỡi ngưng tụ và thông số động cơ | Thương hiệu | Phương Đông | Hải Lê | ||||||||
| Số | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Công suất(W) | 130 | 130 | 130 | 130 | 130 | 230 | 420W | 420W | 550W | 780W | |
| Thông số quạt | 500×148 | 500×148 | 500×148 | 500×148 | 500X148 | 450 | 500 | 500 | 550 | 600 | |
| Thể tích không khí (m³/h) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| Đặc điểm kỹ thuật của đồng ngưng tụ | Chủ đề nội bộ | ||||||||||
| Diện tích ngưng tụ (m2) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| Ống đồng ngưng tụ | φ9(25×21,65) | φ7(25×21,65) | φ9(25×21,65) | φ7(21×18,19) | φ9(21×18,19) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | φ9(25×21,65) | |
| Thể tích hồ chứa (L) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| Đặc điểm kỹ thuật cho van cầu và ống đồng hàn | 12 19 Cổng kết nối ren | 16 28 Cổng kết nối hàn | 16 28 Cổng kết nối hàn | 19 35 Cổng kết nối hàn | 19 42 Mối hàn | ||||||
| Dung tích kho lạnh khuyến nghị cho kho lạnh temperature phạm vi 0 ~ -18 C (m³) | 40~60 | 50~100 | 60~120 | 80~140 | 100~150 | 80~140 | 100~150 | 120~200 | 150~300 | 200~400 | |
| Công suất làm mát(W) | Nhiệt độ bay hơi | Điều kiện thử nghiệm: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ là 0K; Nhiệt độ ngưng tụ 40oC | |||||||||
| -40oC | 3270 | 4790 | 5120 | 6320 | 7250 | 6320 | 7250 | 8700 | 10600 | 12050 | |
| -30oC | 5010 | 6240 | 7360 | 9310 | 10700 | 9310 | 10700 | 12450 | 15150 | 17200 | |
| -20oC | 7270 | 8750 | 10450 | 13200 | 15100 | 13200 | 15100 | 17850 | 21800 | 24700 | |
| -10oC | 10200 | 12200 | 14600 | 17850 | 20500 | 17850 | 20500 | 24500 | 29800 | / | |
| -5oC | 11950 | 14250 | 17100 | 20500 | 23500 | 20500 | 23500 | 28100 | 34200 | / | |
| 0oC | 13950 | 16500 | 19950 | / | / | / | / | / | / | / | |
| Kích thước sản phẩm: dài × rộng × cao (mm) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| Kích thước đóng gói: dài×rộng×cao(mm) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645X900X1170 | 1645×1015×1290 | 1830×1200×1390 | |
| Chiều dài lắp đặt X chiều rộng (mm) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| Tiếng ồn dB(A) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| Trọng lượng tịnh (kg) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| Tổng trọng lượng (kg) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| thiết bị tiết lưu | Van giãn nở nhiệt (người dùng cung cấp) | ||||||||||
| Khuyến nghị sử dụng mẫu van giãn nở nhiệt | TES26# | TGES6 | TGES6 | TGES9 | TGE11 | TGES9 | TGE11 | TGE13 | TGE13 | TGE13 | |
| người mẫu máy làm mát không khí được đề xuất | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với bộ ngưng tụ! | |||||||||||
