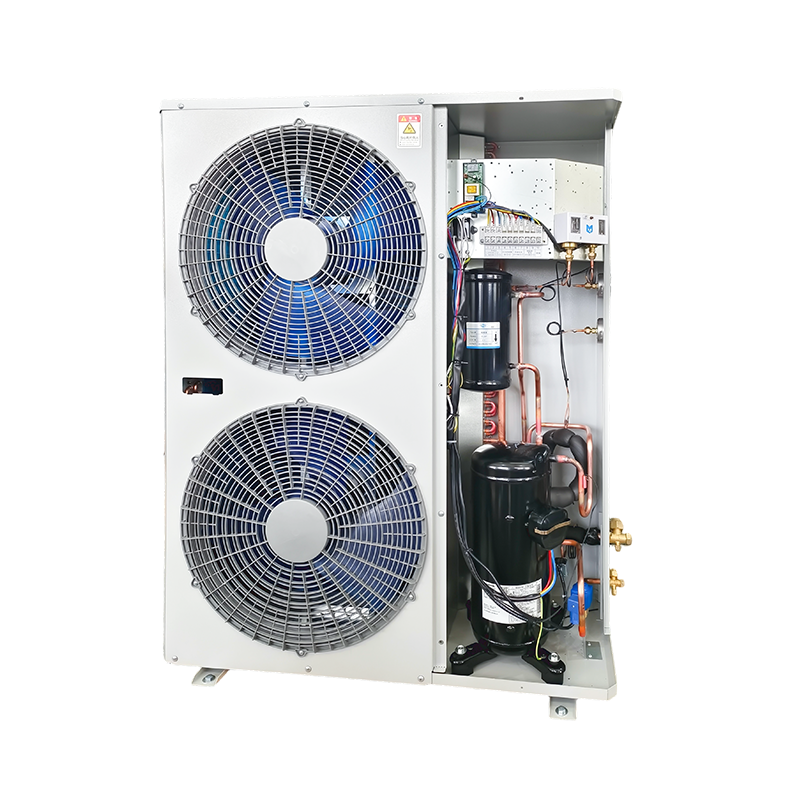

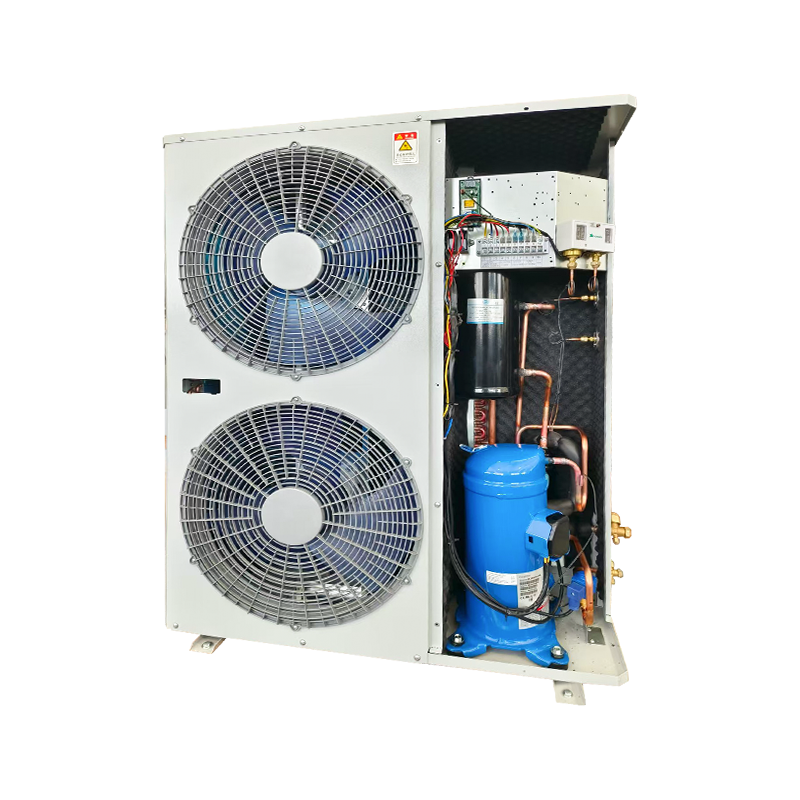

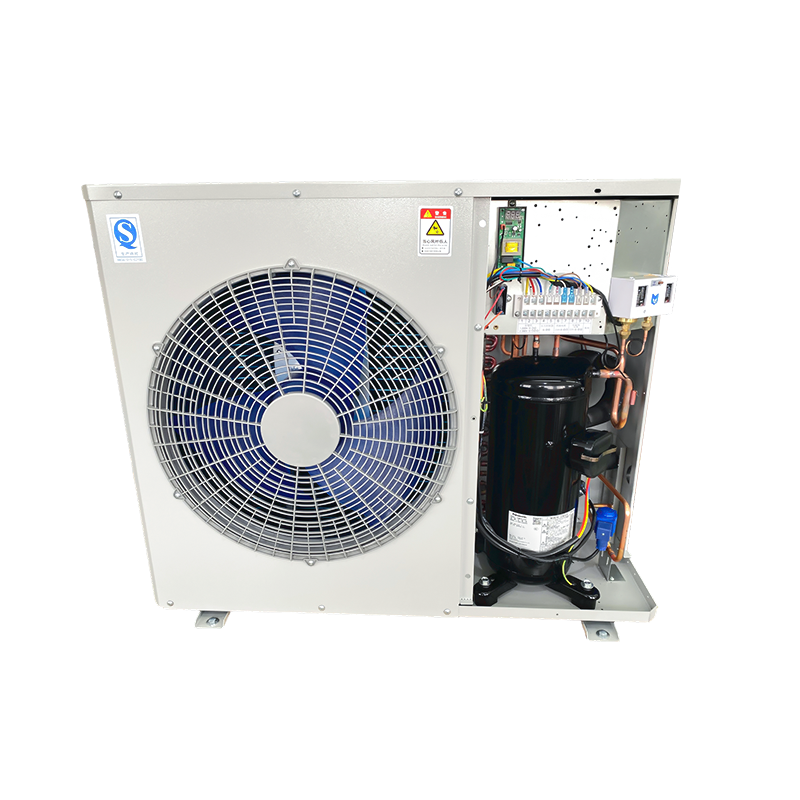

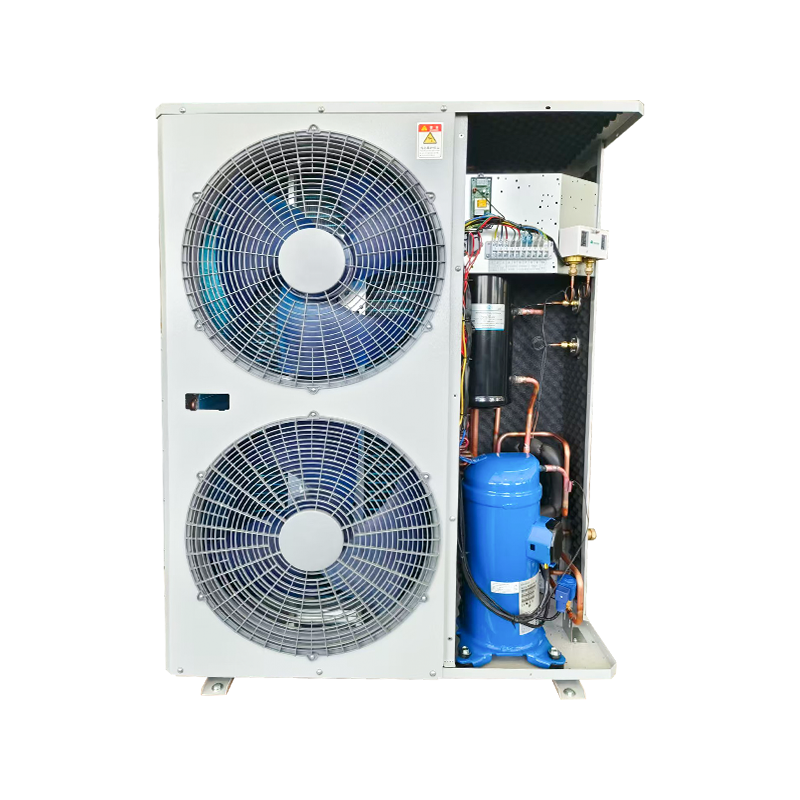

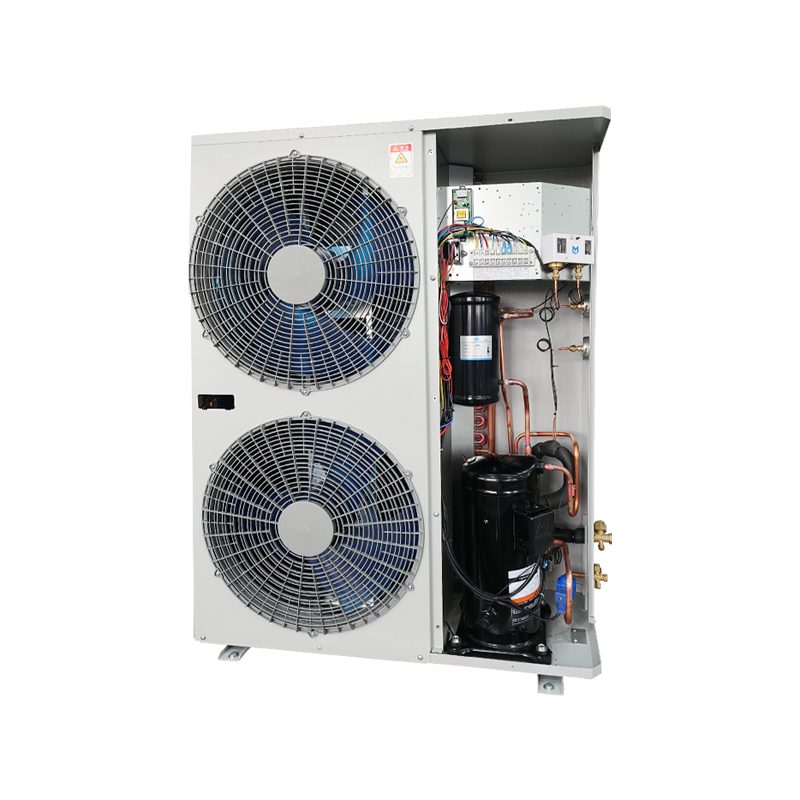

Bộ ngưng tụ cửa gió bên (Dùng máy nén Panasonic) 3-12HP

BỘ ĐƠN VỊ NGUYÊN TẮC AIR OUTLET (Sử dụng máy nén Panasonic) 3-12HP, được trang bị máy nén cuộn Panasonic đáng tin cậy, là một giải pháp hiệu quả và bền bỉ được thiết kế để đáp ứng nhiều nhu cầu làm lạnh. Với công suất từ 3HP đến 12HP, thiết bị này mang lại sự linh hoạt tuyệt vời cho các quy mô dự án khác nhau, từ phòng lạnh thương mại đến cơ sở bảo quản và chế biến thực phẩm. Thiết kế cửa thoát khí bên của nó giúp cải thiện luồng không khí, tăng cường khả năng tản nhiệt và cho phép lắp đặt thuận tiện hơn trong không gian hạn chế. Được xây dựng bằng công nghệ cuộn tiên tiến của Panasonic, nó mang lại khả năng vận hành ổn định, giảm tiếng ồn và hiệu quả sử dụng năng lượng cao, đảm bảo tiết kiệm chi phí và tuổi thọ lâu dài. Thiết bị hỗ trợ các phạm vi nhiệt độ linh hoạt: -30~5°C, lý tưởng cho việc bảo quản ở nhiệt độ trung bình và thấp và -15~10°C, hoàn toàn phù hợp cho các ứng dụng bảo quản tươi, làm lạnh trưng bày và làm mát thông thường. Cấu trúc nhỏ gọn, kết cấu chắc chắn và thiết kế thân thiện với người dùng giúp bảo trì dễ dàng và hiệu suất ổn định. Khách hàng có thể tin cậy vào thiết bị này nhờ khả năng làm mát mạnh mẽ, hiệu suất tiết kiệm năng lượng và khả năng vận hành đáng tin cậy ngay cả trong những điều kiện khó khăn. Cho dù được áp dụng trong siêu thị, sản xuất thực phẩm, hậu cần chuỗi lạnh hay các dự án làm lạnh ở quy mô khác nhau, Thiết bị ngưng tụ cửa thoát gió bên với máy nén cuộn Panasonic đều mang lại kết quả đáng tin cậy, trở thành lựa chọn thông minh và có giá trị cho các doanh nghiệp đang tìm kiếm hiệu quả, độ bền và hiệu suất lâu dài.

Mẫu đơn vị		AOSZS-3HP	AOSZS-4HP	AOSZS-3HP	AOSZS-4HP	AOSZS-5HP	AOSZS-6HP	AOSZS-8HP	AOSZS-10HP	AOSZS-12HP
Loại cửa thoát khí ngưng tụ		Cửa thoát khí bên							Cửa thoát khí hàng đầu
Nhiệt độ bay hơi/Chất làm lạnh		-30oC~5oC /R22
Công suất (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Máy nén	loại	Máy nén cuộn Panasonic
	Công suất(P)	3	4	3	4	5	6	8	10	12
	người mẫu	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
Lưỡi ngưng tụ và thông số động cơ	Thương hiệu	Phương Đông							Hải Lê
	Số	1	1	1	1	2	2	2	2	2
	Công suất(W)	130	130	130	130	130	130	130	2×420	2×420
	Thông số quạt	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Thể tích không khí (m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Đặc điểm kỹ thuật của đồng ngưng tụ		Chủ đề nội bộ
Diện tích ngưng tụ (m2)		30	40	30	40	50	60	80	100	200
Ống đồng ngưng tụ		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Thể tích hồ chứa (L)		5	5	5	5	8	8	10	10	12
Đặc điểm kỹ thuật cho van cầu và ống đồng hàn		10 16 Cổng kết nối ren		10 16 Cổng kết nối ren		12 19 Cổng kết nối ren		16 28 Cổng kết nối hàn
Dung tích kho lạnh khuyến nghị cho kho lạnh phạm vi nhiệt độ 0 ~ -18 C (m³		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Công suất làm lạnh(W)	Nhiệt độ bay hơi	Điều kiện kiểm tra: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ ở mức OK; Nhiệt độ ngưng tụ 40oC
	-30oC	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15oC	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5oC	8370	8870	8370	8870	11260	12890	14110	15660	17020
Kích thước sản phẩm: dài × rộng × cao (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Kích thước đóng gói: dài×rộng×cao(mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645X900×1170
Chiều dài lắp đặt × chiều rộng (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Tiếng ồn dB(A)		51	51	51	51	53	53	56	56	59
Trọng lượng tịnh (kg)		71	75	71	75	90	99	122	/	/
Tổng trọng lượng (kg)		78	82	78	82	97	106	130	/	/
Thiết bị tiết lưu		Van giãn nở nhiệt (người dùng cung cấp)
Khuyến nghị sử dụng mẫu van giãn nở nhiệt		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
người mẫu máy làm mát không khí được đề xuất		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với thiết bị ngưng tụ!

Mẫu đơn vị		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5HP	AOSGS-6HP	AOSGS-8HP	AOSGS-10HP	AOSGS-12HP
Loại cửa thoát khí ngưng tụ		Cửa thoát khí bên							Cửa thoát khí hàng đầu
Nhiệt độ bay hơi/Chất làm lạnh		-15oC~10℃ /R22
Công suất (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Máy nén	loại	Máy nén cuộn Panasonic
	Công suất(P)	3	4	3	4	5	6	8	10	12
	người mẫu	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
Lưỡi ngưng tụ và thông số động cơ	Thương hiệu	Phương Đông							Hải Lê
	Số	1	1	1	1	2	2	2	2	2
	Công suất(W)	130	130	130	130	130	130	130	2×420	2×420
	Thông số quạt	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Khối lượng(m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Đặc điểm kỹ thuật của đồng ngưng tụ		Chủ đề nội bộ
Diện tích ngưng tụ (m2)		30	40	30	40	50	60	80	100	200
Ống đồng ngưng tụ		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Thể tích hồ chứa (L)		5	5	5	5	8	8	10	10	12
Đặc điểm kỹ thuật cho van cầu và ống đồng hàn		10 16 Cổng kết nối ren		10 16 Cổng kết nối theo luồng		12 19 Cổng kết nối ren		16 28 Cổng kết nối hàn
Dung tích kho lạnh khuyến nghị cho kho lạnh phạm vi nhiệt độ 0 ~ 18 C (m³)		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Công suất làm lạnh(W)	Nhiệt độ bay hơi	Điều kiện kiểm tra: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ ở mức OK; Nhiệt độ ngưng tụ 40oC
	-15oC	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0oC	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10oC	8370	12260	8370	12260	14950	18790	33210	38050	44890
Kích thước sản phẩm: dài × rộng × cao (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Kích thước sản phẩm: dài × rộng × cao (mm)		1120x450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120x450x1360	1350X490X1510	1530X880X1090	1645×900×1170
Kích thước đóng gói: dài×rộng×cao(mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Chiều dài lắp đặt × chiều rộng (mm)		51	51	51	51	53	53	56	56	59
Trọng lượng tịnh (kg)		71	75	71	75	90	99	122	/	/
Tổng trọng lượng (kg)		78	82	78	82	97	106	130	/	/
Thiết bị tiết lưu		Van giãn nở nhiệt (người dùng cung cấp)
Khuyến nghị sử dụng mẫu van giãn nở nhiệt		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
người mẫu máy làm mát không khí được đề xuất		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với bộ ngưng tụ!
