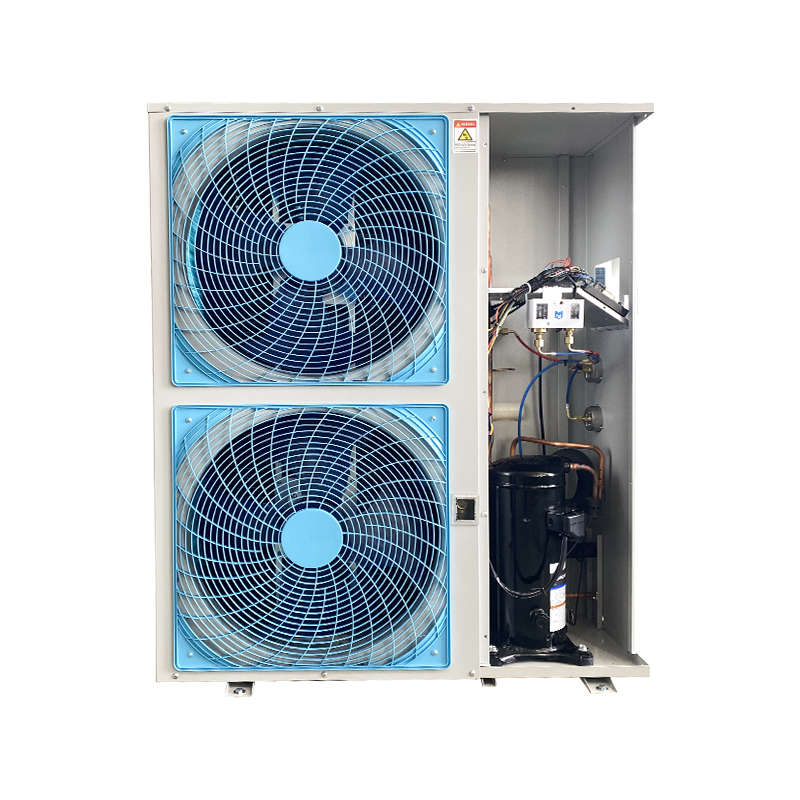

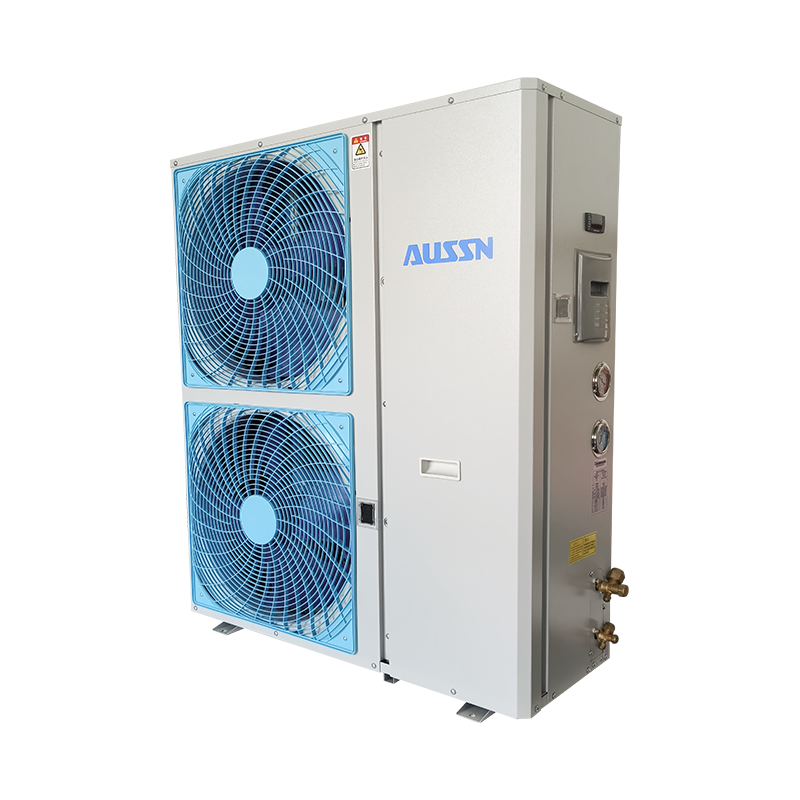

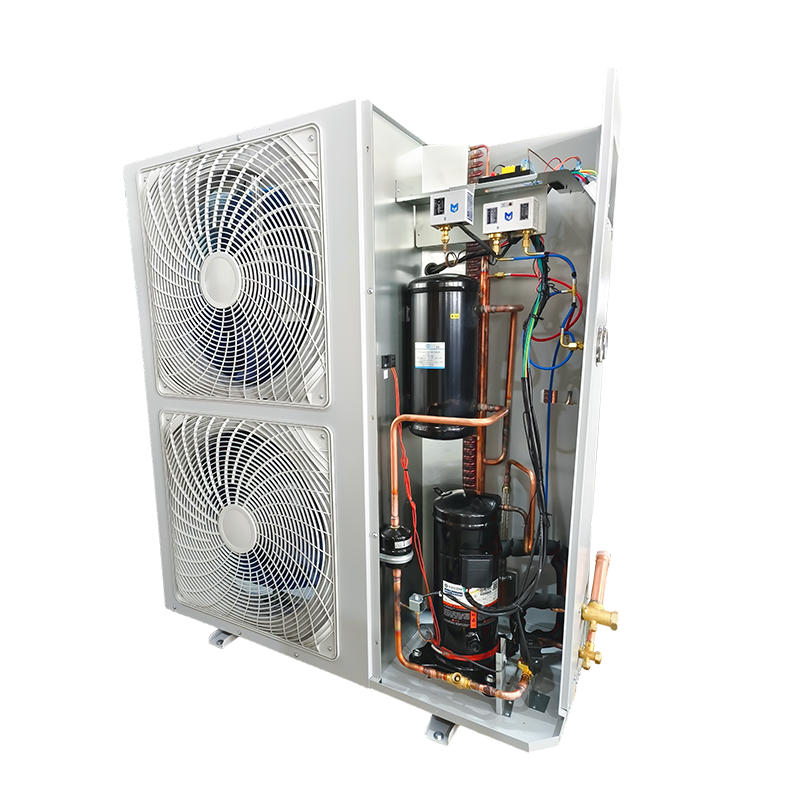

Mẫu đơn vị		AOSZX-1.2HP	AOSZX-1.5HP	AOSZX-2HP	AOSZX-3HP	AOSZX-4HP	AOSZX-5HP
Loại cửa thoát khí ngưng tụ		Cửa thoát khí bên
Nhiệt độ bay hơi/Chất làm lạnh		R404A
Công suất (V-Ph-Hz)		220~240/1/50
Máy nén	loại	Máy nén cuộn
	Công suất(P)	1.2	1.5	2	3	4	5
	người mẫu	XR22B-B1-101	XR28B-B1-101	XR38B-B1-101	XR52B-B1-101	XR72B-B1-101	XR91B-B1-101
Thông số động cơ và lưỡi ngưng tụ	Thương hiệu	Phương Đông
	Số	1	1	1	1	1	2
	Công suất(W)	60	60	60	130	130	130
	Thông số quạt	480X153	480X153	480X153	500X148	500X148	500X148
	Thể tích không khí (m³/h)	3500	3500	3500	5000	5000	5000X2
Đặc điểm kỹ thuật của coppe ngưng tụ		Chủ đề nội bộ
Diện tích ngưng tụ (m2)		11	11	19	30	40	50
Ống đồng ngưng tụ		φ9(25X21.65)	φ9(25X21.65)	φ7(25X21.65)	φ7(25X21.65)	φ9(25X21.65)	φ7(25X21.65)
Thể tích hồ chứa（L		3	3	3	5	5	8
Đặc điểm kỹ thuật cho van cầu và ống đồng hàn		6 12 Cổng kết nối ren			10 16 Cổng kết nối ren		12 19 Cổng kết nối ren
Van điện từ dòng chất lỏng
Kính ngắm
Bộ lọc loại khô
Thương hiệu van cầu		DUN AN
Thể tích kho lạnh khuyến nghị cho phạm vi nhiệt độ kho lạnh là 0~-18 C(m³)		10~15	10~15	15~20	20~50	40~60	50~100
Công suất làm mát	Nhiệt độ bay hơi	Điều kiện thử nghiệm: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ là 0K; Nhiệt độ ngưng tụ 40oC
	-30oC	1013	1175	1577	2245	3146	3839
	-25oC	1282	1486	1995	2840	3981	4857
	-15oC	1974	2288	3071	4374	6129	7477
	-10oC	2411	2796	3752	5342	7488	9136
	-5oC	2924	3390	4550	6478	9081	11078
	0oC	3526	4088	5486	7811	10950	13358
	10oC	5079	5890	7903	11253	15774	19243
Kích thước sản phẩm: dài X rộng X cao (mm)		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225
Kích thước bao bì: dài X rộng X cao (mm)		1120x450x695	1120x450x695	1120x450x695	1120x450x955	1120x450x955	1120x450x1360
Chiều dài lắp đặt X chiều rộng (mm)		725×410	725×410	725×410	725×410	725×410	725×410
Tiếng ồn dB(A)		49.5	49.5	49.5	51	51	53
Trọng lượng tịnh (kg)		48	48	51	71	75	90
Tổng trọng lượng (kg)		55	55	58	78	82	97
Thiết bị tiết lưu		Van giãn nở nhiệt (người dùng cung cấp)
Khuyến nghị sử dụng mẫu van giãn nở nhiệt		TES2 2 #	TES2 2 #	TES2 3 #	TES2 4 #	TES2 5 #	TGES6
người mẫu máy làm mát không khí được đề xuất		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0
Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với thiết bị ngưng tụ

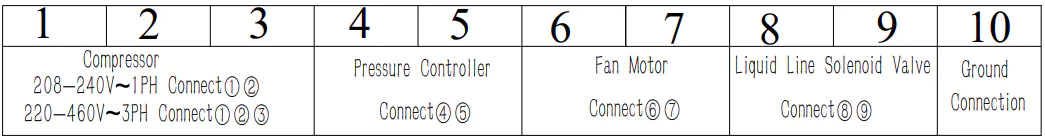

Sơ đồ nối dây

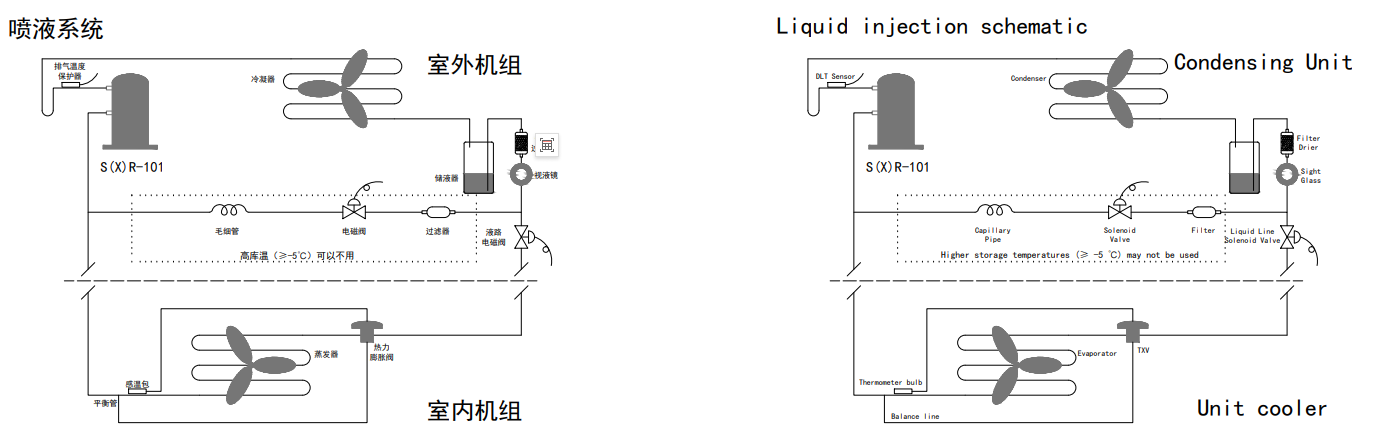

Sơ đồ hệ thống lạnh và cấp đông

Mẫu đơn vị		AOSZXV-1.2HP	AOSZXV-1.5HP	AOSZXV-2HP	AOSZXV-3HP	AOSZXV-4HP	AOSZXV-5HP	AOSZXV-6H	AOSZXV-8HP	AOSZXV-10HP	AOSZXV-8HP	AOSZXV-10HP	AOSZXV-12HP	AOSZXV-15HP	AOSZXV-20HP
Loại thoát khí ngưng tụ		Cửa thoát khí bên									Cửa thoát khí trên cùng
Nhiệt độ bay hơi/Chất làm lạnh		-40oC~0oC /R404A
Công suất (V-Ph-Hz)		380~420/3/50 460/3/60													380/3/60
Máy nén	loại	Máy nén cuộn
	Công suất(P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	người mẫu	XFV09B-A1-181	XFV10B-A1-181	XFV15B-A1-181	XFV20B-A1-181	XFV28B-A1-181	XFV35B-A1-181	XFV42B-A1-181	XFV51B-A1-181	XFV72B-A1-181	XFV51B-A1-181	XFV72B-A1-181	XFV80B-A1-181	XFV100B-A1-181	XFV120B-A1-181
Lưỡi ngưng tụ và thông số động cơ	Thương hiệu	Phương Đông									Hải Lê
	Số	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	Công suất(W)	60	60	60	130	130	130	130	130	130	230	420W	420W	550W	780W
	Thông số quạt	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	Thể tích không khí (m³/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
Đặc điểm kỹ thuật của coppe ngưng tụ		Chủ đề nội bộ
Diện tích ngưng tụ (m2)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
Ống đồng ngưng tụ		φ9(25X21.65)	φ9(25×21,65)	φ7(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25X×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Thể tích hồ chứa (L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
Đặc điểm kỹ thuật cho van cầu và ống đồng hàn		6 12 Cổng kết nối ren			10 16 Cổng kết nối ren		12 19 Cổng kết nối ren		16 28 Cổng kết nối hàn		16 28 Cổng kết nối hàn		19 35 Cổng kết nối hàn		19 42 Mối hàn
Dung tích kho lạnh khuyến nghị cho kho lạnh phạm vi nhiệt độ 0~-18 C(m³)		10~15	10~15	15~20	20~50	40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
Công suất làm mát(W)	Nhiệt độ bay hơi	Điều kiện thử nghiệm: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ là OK; Nhiệt độ ngưng tụ 40oC
	-40oC	621	726	1018	1414	1916	2419	2890	3569	4963	3569	4963	5655	6911	8551
	-30oC	1011	1182	1658	2302	3121	3939	4706	5811	8083	5811	8083	9208	11255	13925
	-20oC	1575	1841	2583	3587	4862	6137	7333	9055	12594	9055	12594	14347	17535	21696
	-10oC	2339	2735	3836	5327	7221	9115	10891	13448	18704	13448	18704	21308	26044	32223
	0oC	3295	3851	5402	7502	10170	12837	15338	18939	26341	18939	26341	30009	36678	45380
Kích thước sản phẩm: dài × rộng × cao (mm)		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Kích thước sản phẩm: dài × rộng × cao (mm)		1120x450x695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Kích thước đóng gói: dài×rộng×cao(mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
Tiếng ồn dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
Trọng lượng tịnh (kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
Tổng trọng lượng (kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
thiết bị tiết lưu		Van giãn nở nhiệt (người dùng cung cấp)
Đề xuất sử dụng mô hình van giãn nở nhiệt nhiệt		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGE11	TGES9	TGE11	TGE13	TGE13	TGE13
người mẫu máy làm mát không khí được đề xuất		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS403AD09.7	HS404AD11.9	HS404AD13.5	HS504AD16.5	HS504AD20.8
Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với thiết bị ngưng tụ!

Mẫu đơn vị		AOSZXL-1.2HP	AOSZXL-1.5HP	AOSZXL-2HP	AOSZXL-3HP	AOSZXL-4HP	AOSZXL-5HP	AOSZXL-6H	AOSZXL-8HP	AOSZXL-10HP	AOSZXL-8HP	AOSZXL-10HP	AOSZXL-12HP	AOSZXL-15HP	AOSZXL-20HP
Loại thoát khí ngưng tụ		Cửa thoát khí bên									Cửa thoát khí hàng đầu
Nhiệt độ bay hơi/Chất làm lạnh		-40oC~-5℃/R404A
Công suất (V-Ph-Hz)		380~420/3/50													380/3/60
Máy nén	loại	Máy nén cuộn
	Công suất(P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	người mẫu	XFL09B-A1-105	XFL10B-A1-105	XFL15B-A1-105	XFL20B-A1-105	XFL28B-A1-105	XFL35B-A1-105	XFL42B-A1-105	XFL51B-A1-105	XFL72B-A1-105	XFL51B-A1-105	XFL72B-A1-105	XFL80B-A1-105	XFL100B-A1-105	XFL120B-A1-105
Lưỡi ngưng tụ và thông số động cơ	Thương hiệu	Phương Đông									Hải Lê
	Số	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	Công suất(W)	60	60	60	130	130	130	130	130	130	230	420	420	550	780
	Thông số quạt	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	Thể tích không khí (m³/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
Đặc điểm kỹ thuật của coppe ngưng tụ		Chủ đề nội bộ
Diện tích ngưng tụ (m2)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
Ống đồng ngưng tụ		φ9(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Thể tích hồ chứa (L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
Đặc điểm kỹ thuật cho van cầu và ống đồng hàn		6 12 Cổng kết nối ren			10 16 Cổng kết nối ren		12 19 Cổng kết nối ren		16 28 Cổng kết nối hàn		16 28 Cổng kết nối hàn		19 35 Cổng kết nối hàn		19 42 Cổng nối hàn
Dung tích kho lạnh khuyến nghị cho kho lạnh phạm vi nhiệt độ 0~-18 C(m³)		10~15	10~15	15~20	20~50	40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
Công suất làm mát(W)	Nhiệt độ bay hơi	Điều kiện thử nghiệm: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ là OK; Nhiệt độ ngưng tụ 40oC
	-40oC	621	726	1018	1414	1916	2419	2890	3569	4963	3569	4963	5655	6911	8551
	-30oC	1011	1182	1656	2302	3121	3939	4706	5811	8083	5811	8083	9208	11255	13925
	-25oC	1269	1484	2081	2890	3918	4945	5909	7296	10147	7296	10147	11560	14129	17481
	-15oC	1932	2258	3167	4399	5963	7527	8993	11104	15444	11104	15444	17595	21504	26606
	-10oC	2339	2735	3836	5327	7221	9115	10891	13448	18704	13448	18704	21308	26044	32223
	-5oC	2796	3268	4584	6367	8630	10894	13016	16072	22354	16072	22354	25467	31126	38511
Kích thước sản phẩm: dài × rộng × cao (mm)		1000×440×575	1000×440×575	1000×440×575	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Kích thước sản phẩm: dài × rộng × cao (mm)		1120×450×695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350X490X1510	1350X490X1510	1580X880X1180	1530X880X1090	1645X900X1170	1645X1015X1290	1830X1200X1390
Kích thước đóng gói: dài×rộng×cao(mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970x855	970x860
Tiếng ồn dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
Trọng lượng tịnh (kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
Tổng trọng lượng (kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
Thiết bị tiết lưu		Van giãn nở nhiệt (người dùng cung cấp)
Khuyến nghị sử dụng mẫu van giãn nở nhiệt		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGE11	TGES9	TGE11	TGE13	TGE13	TGE13
người mẫu máy làm mát không khí được đề xuất		HS401AJ01.8	HS401AJ01.8	HS401AJ01.8	HS401AJ02.5	HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với thiết bị ngưng tụ!

Mẫu đơn vị		AOSZX-1.2HP	AOSZX-1.5HP	AOSZX-2HP	AOSZX-3HP	AOSZX-4HP	AOSZX-5HP	AOSZX-6H	AOSZX-8HP	AOSZX-10HP	AOSZX-8HP	AOSZX-10HP	AOSZX-12HP	AOSZX-15HP	AOSZX-20HP
Loại thoát khí ngưng tụ		Cửa thoát khí bên									Cửa thoát khí hàng đầu
Nhiệt độ bay hơi/Chất làm lạnh		-30oC~10℃/R404A
Công suất (V-Ph-Hz)		380~420/3/50 460/3/60													380/3/60
Máy nén	loại	Máy nén cuộn
	Công suất(P)	1.2	1.5	2	3	4	5	6	8	10	8	10	12	15	20
	người mẫu	XR22B-A1-101	XR28B-A1-101	XR38B-A1-101	XR52B-A1-101	XR72B-A1-101	XR91B-A1-101	XR110B-A1-101	XR135B-A1-101	XR190B-A1-101	XR135B-A1-101	XR190B-A1-101	XR215B-A1-101	XR260B-A1-101	XR280B-A1-101
Lưỡi ngưng tụ và thông số động cơ	Thương hiệu	Phương Đông									Hải Lê
	Số	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	Công suất(W)	60	60	60	130	130	130	130	130	130	230	420W	420W	550W	780W
	Thông số quạt	480×153	480×153	480×153	500×148	500×148	500×148	500×148	500×148	500×148	450	500	500	550	600
	Thể tích không khí(m³/h)	3500	3500	3500	5000	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
Đặc điểm kỹ thuật của coppe ngưng tụr		Chủ đề nội bộ
Diện tích ngưng tụ (m2)		11	11	19	30	40	50	60	80	100	80	100	120	150	200
Ống đồng ngưng tụ		φ9(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Thể tích hồ chứa (L)		3	3	3	5	5	8	8	10	10	10	10	12	15	20
Đặc điểm kỹ thuật cho van cầu và ống đồng hàn		6 12 Cổng kết nối ren			10 16 Cổng kết nối ren		12 19 Cổng kết nối ren		16 28 Cổng kết nối hàn		16 28 Cổng kết nối hàn		19 35 Cổng kết nối hàn		19 42 Mối hàn port
Dung tích kho lạnh khuyến nghị cho kho lạnh temperature phạm vi 0 ~ -18 C (m³)		10~15	10~15	15~20	20~50	40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
công suất làm mát	Nhiệt độ bay hơi	Điều kiện kiểm tra: Nhiệt độ không khí trở lại là 20oC, mức độ làm mát phụ ở mức OK; Nhiệt độ ngưng tụ 40oC
	-30oC	1022	1190	1642	2236	3286	3850	4795	5904	8262	5904	8262	9415	11354	12096
	-25oC	1293	1505	2078	2829	4158	4886	6068	7471	10455	7471	10455	11914	14367	15307
	-15oC	1991	2317	3199	4355	6401	7598	9340	11501	16094	11501	16094	18340	22117	23563
	-10oC	2432	2831	3908	5321	7821	9330	11412	14052	19664	14052	19664	22408	27023	28789
	-5oC	2949	3433	4739	6453	9484	11357	13838	17039	23845	17039	23845	27172	32768	34910
	0oC	3556	4140	5714	7781	11436	13715	16687	20547	28753	20547	28753	32765	39513	42096
	10oC	5122	5963	8231	11209	16474	19596	24038	29596	41420	29596	41420	47200	56920	60642
Kích thước sản phẩm: dài × rộng × cao (mm)		1000×440×575	1000×440×575	1000×440×57	1000×440×8	1000×440×8	1000×440×122	1000×440×122	1230×490×135	1230×490×135	1380×764×102	1344×764×922	1444×764×102	1444×894×112	1644×899×1222
Kích thước sản phẩm: dài × rộng × cao (mm)		1120×450×695	1120×450×695	1120×450×695	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×129	1830×1200×1390
Kích thước đóng gói: dài×rộng×cao(mm)		725×410	725×410	725×410	725×410	725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970x855	970×860
Tiếng ồn dB(A)		49.5	49.5	49.5	51	51	53	53	56	56	56	56	59	63	65
Trọng lượng tịnh (kg)		48	48	51	71	75	90	99	122	129	/	/	/	/	/
Tổng trọng lượng (kg)		55	55	58	78	82	97	106	130	137	/	/	/	/	/
Thiết bị tiết lưu		Van giãn nở nhiệt (người dùng cung cấp)
Khuyến nghị sử dụng mẫu van giãn nở nhiệt		TES24#	TES24#	TES24#	TES26#	TES26#	TGES6	TGES6	TGES9	TGE11	TGES9	TGE11	TGE13	TGE13	TGE13
người mẫu máy làm mát không khí được đề xuất		HS401AD02.5	HS401AD02.5	HS401AD02.5	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS403AD09.7	HS404AD11.9	HS404AD13.5	HS504AD16.5	HS504AD20.8
Lưu ý: Để đảm bảo hiệu quả làm mát khi lắp đặt thiết bị, nên sử dụng ống đồng có thông số kỹ thuật không nhỏ hơn ống làm mát không khí. Có thể sử dụng ống đồng có đường kính thay đổi khi kết nối với bộ ngưng tụ!
